当前位置：首页 » 青岛华仕达资讯中心 » 华仕达大讲堂 » 华仕达热收缩套施工注意事项。

华仕达热收缩套施工注意事项。

文章出处：责任编辑：人气：-发表时间：2018-04-13 14:53【大中小】



青岛华仕达专业生产辐射交联聚乙烯热收缩带（套），拥有多项国家专利，主要有三层加强纤维型热收缩带（套）和两层普通型热收缩带（套）。是为管道焊口防腐、密封而设计的密封包覆套，是由辐射交联聚乙烯基材和特种进口密封热熔胶在高温下复合而成，性能稳定，耐老化，耐化学腐蚀，密封粘接力强，易操作。

那么热收缩套施工的时候有什么注意事项呢？

1、钢管补口施工总要求

补口前必须对补口部位进行清理．将环向焊缝及其附近的毛刺、焊渣、污物、油及其杂物清理干净。对补口部位表面进行除锈处理，表面除锈处理质量应达到涂装前钢材表面锈蚀等级和除锈等级》GB/8923规定的Sa2．5～Sa3．0级。可选用喷沙或电动工具除锈。补口搭接部位的聚乙烯层应打磨至表面粗糙。其端部进行坡口处理．坡角其端部进行坡口处理．坡角不大于30度．然后用火焰加热器对补口部位进行预热。防腐热缩套与聚乙烯防腐层搭接宽度应不小于1OOmm。如果湿度大于85%或下雨、雪天应停止施工。

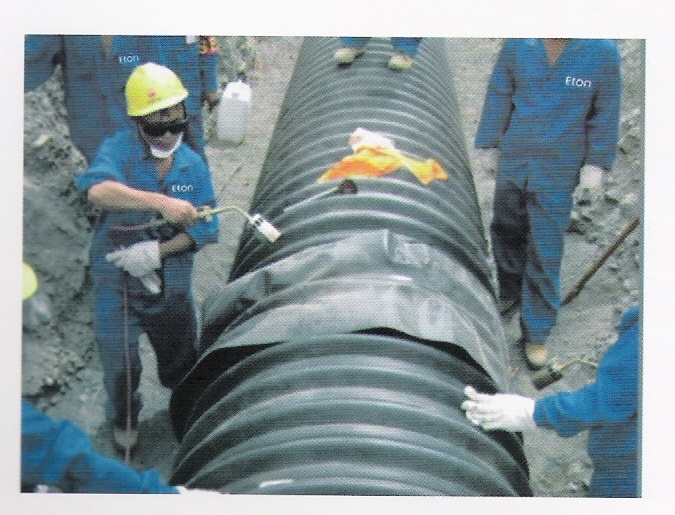

热收缩套施工

2、施工后的质量检验

2．1 防腐热缩套或缠绕带的质量检验补口外观应逐个检查，防腐热缩套或缠绕带表面应光滑平整无皱折无气泡．两端坡角处与热缩套贴合紧密．无空隙．表面没有碳化现象。热收缩套周向应有热熔胶粘剂均匀溢出。补口处应用火花检漏仪逐个进行针孔检查．检漏电压15Kv。如出现针孔．应重新补口。防腐热缩套的粘接力应符合要求．在管体温度25左右5度时的剥离强度应不小于50N/cm

2．2 防腐涂料(底漆)的质量检验

防腐涂料 (底漆)的质量主要是漏点检测，在涂层完全固化且冷却至环境温度下．对每个补口进行检测。用火花检测仪器．检测电压：普通级2Kv，加强级2．5Kv，测试头在接触涂层时．以大约0．2m/s的速度移动。

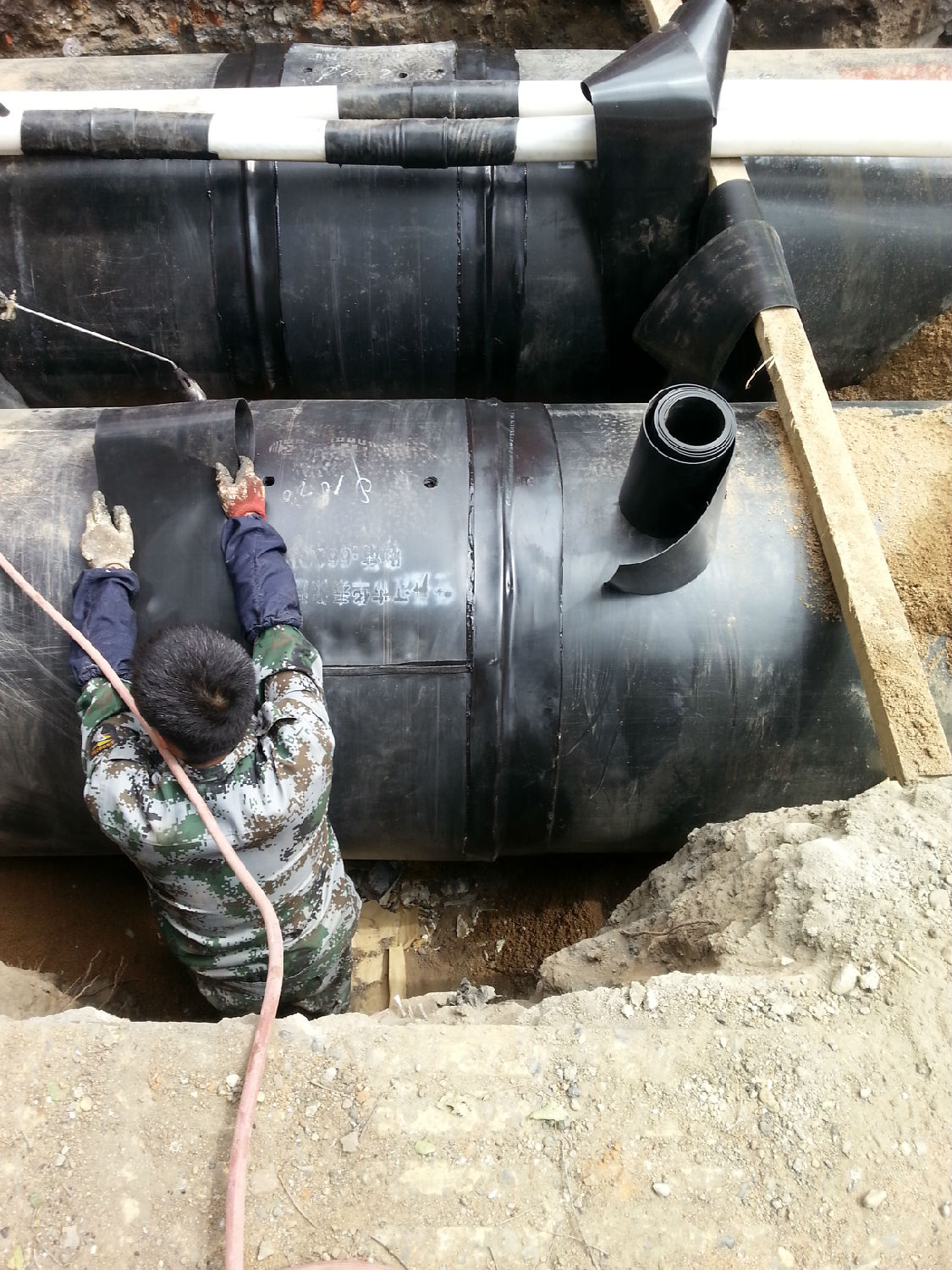

热收缩套施工
