欢迎光临青岛华仕达机器股份有限公司

新浪微博 今日头条| 集团子站| 收藏华仕达| 在线留言| 站点地图 中国 英国 俄罗斯 English Русский

全国免费服务热线4001897719
扫一扫

他们都在搜索: 防腐保温设备防腐保温生产线真空定径保温管生产线中空壁缠绕管生产线智能型保温管设备

当前位置:首页 » 青岛华仕达资讯中心 » 根栏目 » 做到以下几点热收缩带很难出现卷边问题

做到以下几点热收缩带很难出现卷边问题

文章出处:责任编辑:陈人气:-发表时间:2022-01-14 15:28【

HDPE硅芯管设备

保温管设备



做到以下几点热收缩带很难出现卷边问题
华仕达热收缩套施工安装规范

一、施工准备

1.1施工前应准备剪刀、火焰喷枪、煤气瓶、清洁布、钢丝刷、防护手套、铁铲等施工工具。

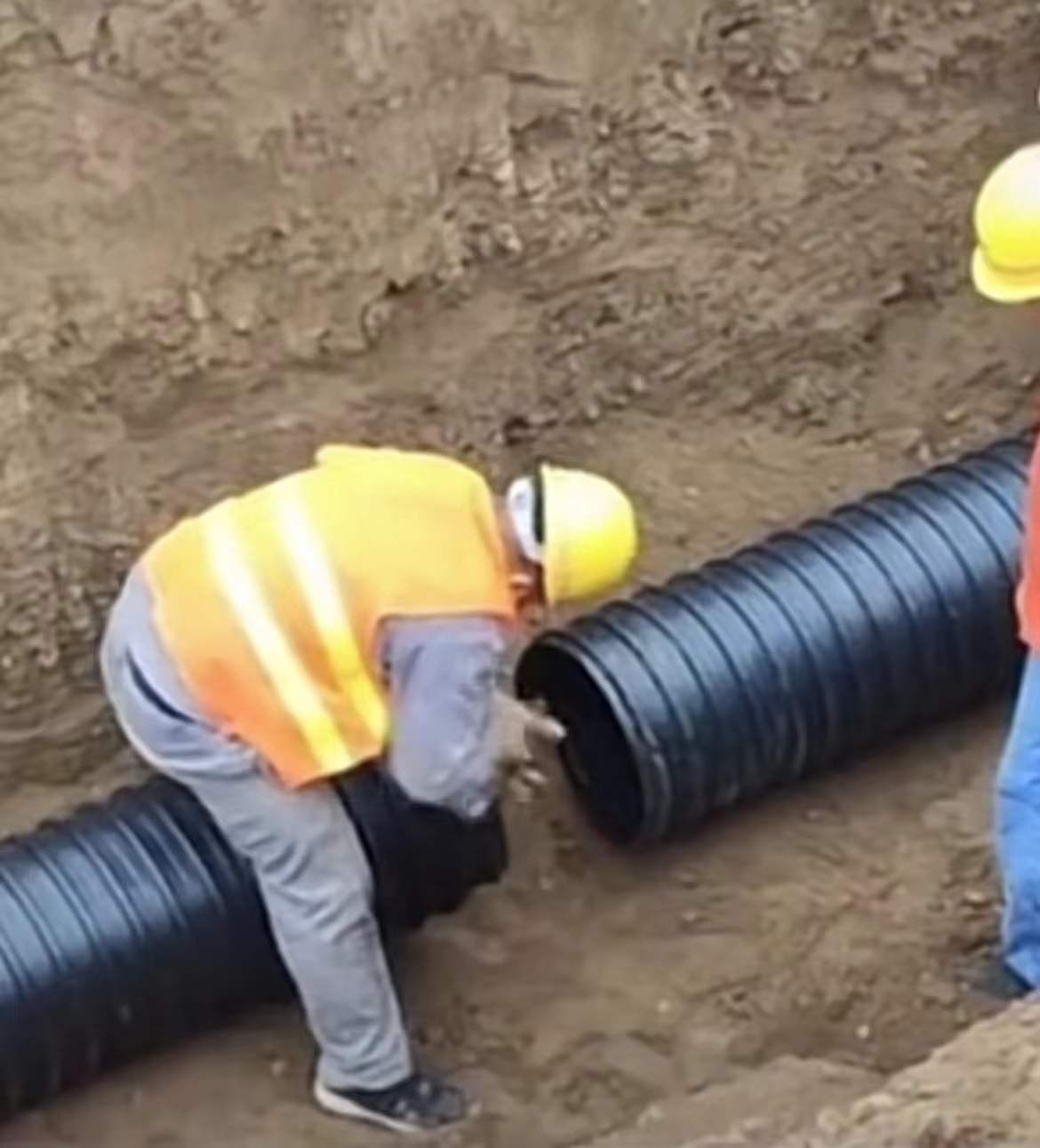

1.2将下入坑道中的管材,按照施工要求进行对接,两管材之间缝隙应小于5mm,钢带管的横向切口,朝左右两侧倾徐45度。

1.3将对好后的管材进行表面去污处理,用干净的抹布将需要焊接的管材表面清理干净,除去灰尘,清洁的宽度应为管件宽度的一倍,同时将收缩套套在清洁好的管材上,准备焊接。

1.4清理完成后,应在管材表面进行拉毛处理,即用钢丝刷或钢丝球对管材表面进行打磨,提高胶对管材的粘接强度。


1.5对管材表面进行预热,目的提高胶的粘接力和胶对管材的剥离强度,用火焰喷枪对所需焊接的管材部位进行预热,预热的温度为50-60℃。


二、热收缩套的焊接。

2.1管材预热后,将收缩套移动至需要焊接的管材接口处以两根管材对接的中心为准,收缩套居中,两边余量均匀。

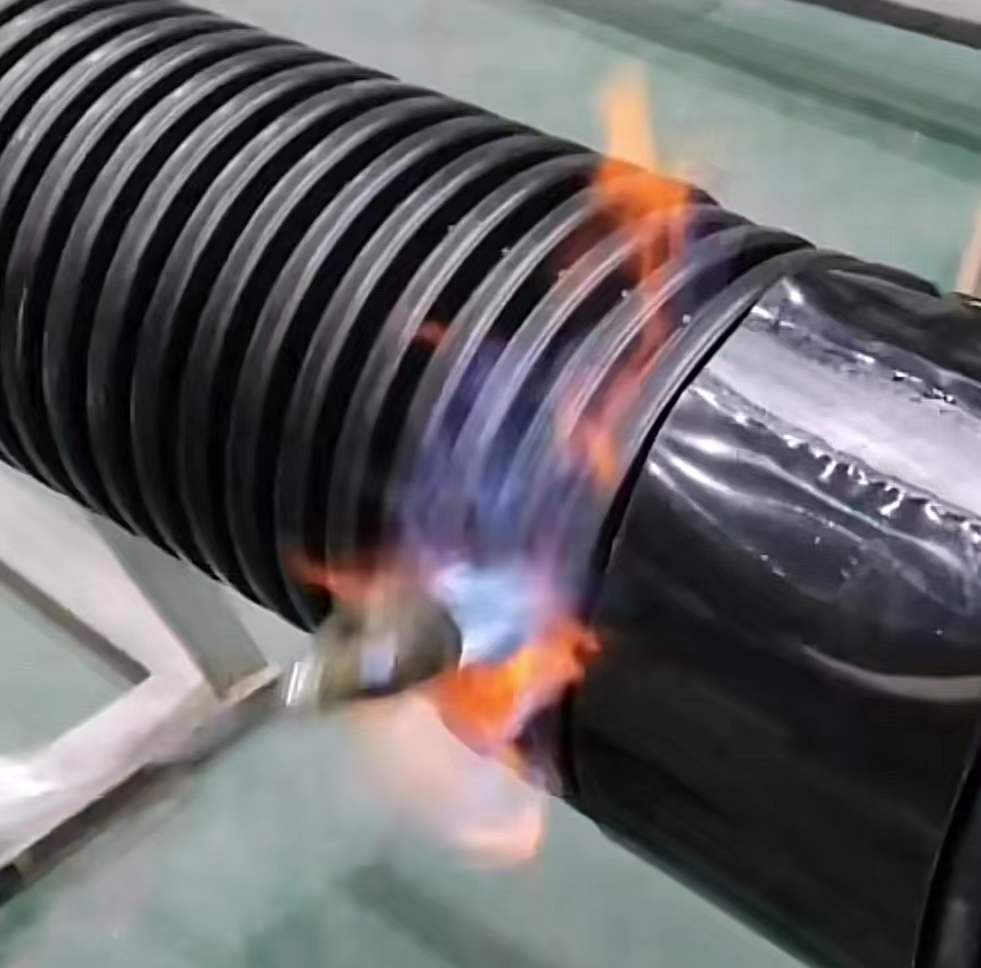

2.2开始加热,用火焰喷枪的中度火焰对热收缩套进行加热,首先加热收缩套的中间部位,使收缩套的中间部位绕管一周,紧贴在管材上,收缩套其余部位会向两边翘起,并且中间部位波峰,波谷分层明显,加热时喷枪口应离开热收缩套5-10公分左右,禁止烧热的喷枪划破收缩套,并且在烘烤时要上下均匀摆动,使热熔胶基材均匀熔化并收缩至紧。

2.3中间部位收紧后,在用火焰喷枪逐渐向两边烘烤,手持火焰喷枪应来回摆动,禁止喷枪口火焰停留在一个地方或持续烘烤某一部位,这样会使收缩套急剧升温而碳化产生破裂,往两边烘烤时,不可太急,应从里向外逐步向外赶着烘烤,收缩套在收缩过程中,应明显看到管材的波峰和波谷紧紧的和收缩套贴合在一起中间不能有气泡成悬空部分,直至收缩套整体均匀的紧密的贴在管材上。

2.4烘烤复检,收缩套紧贴在管材上以后,还要实行二次烘烤,目的是让热熔胶熔化均匀,防止在第一次烘烤时有烤的轻的地方和胶不完全熔化的地方,热熔胶熔的不好,就不能和管材熔接在一起而产生漏水,二次烘烤时,喷枪的摆动幅度要大,并且要上下移动,禁止左右移动,直至收缩收缩套且两边缘部分应现溢胶即可,可明显看见溢胶的效果。

2.5检查收缩套的收紧状态和溢胶的效果,发现有未溢胶的地方,应及时用火焰喷枪再次进行补烤直至溢处胶来,特别是管道的下方,应更加注意观察溢胶的效果。


2.6带上防护手套,对易漏水的六个部位进行压实处理,接口的两侧和收缩套在管材的波峰向波谷过渡的四个点用手对其进行拍压处理,使其紧密的贴在管材上。

2.7检查完毕后,对连接的管件进行自然冷却处理,一般冷却40-60分钟,收缩套的表面温度夏天应小于40℃,冬天应小于15℃,冷却完成后,应尽量避免使其遭受 太大的扭曲力而使粘接强度下降。

2.8冷却完成后,可进行泥土回填,开始回填土时,应在管道两侧均匀回填,避免一侧填土,一侧不填土,而使管道产生扭曲力致使连接处开裂,可对6米或10米管材分段两侧回填,使管道充分固定后,在大面积回填、压实。

施工前,打开包装检查产品表面有无破损,压痕等,热收缩带有一点破口施工加热会导致破损,另外,施工过程中避免燃气喷枪碰触到产品表面,易会导致破损。



更多产品详情请电话18853236978。              识别图中二维码添加微信

HDPE硅芯管设备

HDPE硅芯管设备

HDPE硅芯管设备


——责任编辑:02销售顾问

版权所有:www.qdhsd.com 转载请注明出处!
