华仕达的426-820型3PE弯管缠绕生产线
青岛华仕达机器有限公司制造的426-820型3PE弯管缠绕生产线,采用的防腐形式是:环氧粉末+胶粘剂+PE带缠绕防腐。
426-820型3PE弯管缠绕生产线部分工艺参数:生产线尺寸:20米 X 15米;总用水量:30立方米;总用电功率:450 千瓦;总用气量:6 立方米/分钟;气温条件:厂房内温度大于5度。 缠绕防腐钢管参数:钢管直径(mm):426、630、720、820 ;曲率半径:4-6 倍D;弯管角度:15-90度;钢管壁厚:8毫米-12毫米;环氧粉末厚度:大于170 um;AD共聚物胶厚度:170 - 250 um;PE层厚度:2.5 - 3.7 mm。
工艺流程:弯管传送线-独立旋转中心驱动-齿轮齿圈驱动-变频调速-主要部位采用防护托轮-托轮自带滑轨安装方便-传送线自锁结构定角度-高度升降机调整-独立旋转中心驱动-齿轮齿圈驱动-频调速-主要部位采用防护托轮-托轮自带滑轨安装方便-传送线自锁结构定角度-高度升降机调整-中频加热-角度手轮调整-前后电动调整-高度通过传送线调整-较窄厚度避开弯曲段加热不均问题。 中频功率350KW。
426-820型3PE弯管缠绕生产线电压电流双闭还调节弯管喷粉,环形喷粉室,喷粉室前后电动调整,喷枪左右摆动,粉量数控调整,喷粉枪数量12把,U形底部反吹回收,整体材质304不锈钢,回收风筒硬质负压不变形,喷粉回收抽拉风筒适合管径变化,旋风+滤筒除尘达标排放,U形底部结构+脉冲反吹回收粉末回收更彻底。
304不锈钢流化箱、震动筛粉末过滤配备12只文丘里粉泵,抽拉风筒适合管径变化,旋风+滤筒除尘达标排放,U形底部结构+脉冲反吹回收粉末回收更彻底,304不锈钢流化箱、震动筛粉末过滤配备12只文丘里粉泵。
到位感应开关:信号A喷粉室左限位,信号B喷发室右限位,信号C中频线圈左限位,信号D中频线圈右限位,信号E移动车体前限位缠绕机自动上带锁紧。
426-820型3PE弯管缠绕生产线一边上带一边防腐,缠绕胶带连续作业,带材缠绕密实,自动化程度高,带材电脑自动计算,直管段偏离中心不影响缠绕工作,工作效率高一次成型,缠绕速度快,带材缠绕实,表面光滑,缠绕均匀,粘接力强。

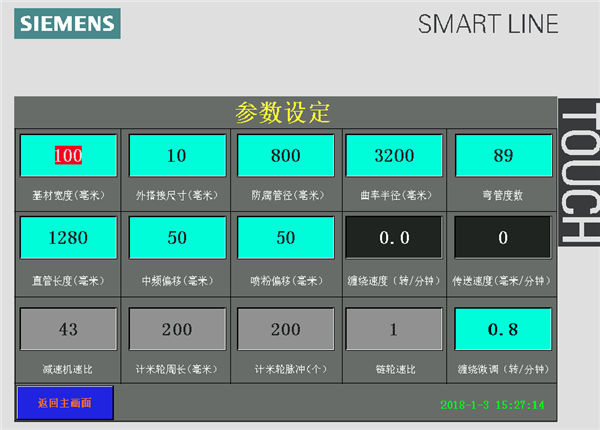

控制系统出粉量:数字控制,电子触控屏,量化技术参数,数据采集校正数据采集校正控制柜。
