PE-850/1380真空定径法 华仕达保温管生产线配置清单

文章出处:http://www.qdhsd.com/zkdjb.html责任编辑:1人气:-发表时间:2018-09-09 14:14【


PE-850/1380真空定径法

华仕达保温管生产线配置清单

青岛华仕达机器有限公司是PE-850/1380管材生产机组,即保温管生产线技术规范的制订者,具有强大的技术研发专业队伍和一流的的组装调试团队,PE-850/1380真空定径法保温管生产线的大型生产基地,其用途是用于供热或输气、输油等行业需要的保温管材的生产。制品颜色查可根据 客户的实际需要进行调配,常规 的有黑色、黄色等。



制品规格及壁厚:

序号  外径  壁厚

1  1370mm  16mm

2  1220mm  15mm

3  1054mm  14mm

4  960mm   13mm

5  850mm 12mm

? 环境条件

       地点:               室内

       电源:               无危险区

       湿度:               85% 无冷凝

       温度:               0-35℃

? 使用条件

    电源 :           3 相380V(-10%,+5%)50Hz

          装机容量:            约480kW

冷却循环水:          ≤20℃,≥0.3Mpa ,26~30 m3/h

压缩空气:            0.4m3/min ,>0.5MPa

? 总长:               40 m x6m x4m

使用的树脂:聚乙烯,即HDPE颗粒料



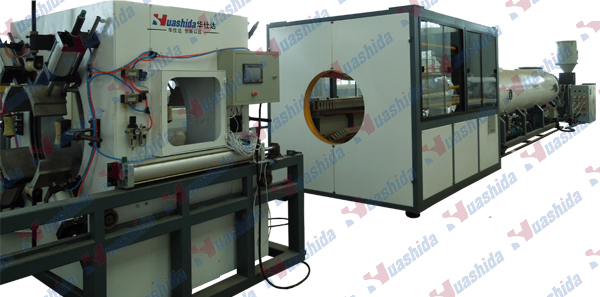

PE-850/1380真空定径法保温管生产线构成

序号  设备  数量

自动真空上料干燥机  1 套

2  SJ-120/33 高效单螺杆挤出机  1 台

模具  1套

真空定型箱 1 台

十爪牵引机 1 台

行星切割机 1 台

椭圆校正装置  1 套

管材托架      1套

9  PLC 电脑集中控制系统  1 套

第一部分   技术条款

1. 自动真空上料干燥机

? 上料方式         真空自动上料

? 上料能力         1000Kg/h

2. SJ-120/33 高效单螺杆挤出机

2.1 型号            SJ-120/33

2.2 螺杆

? 直径          120mm

? 长径比            33:1

? 材质          38CrMoAlA

? 表面处理       渗氮,抛光,深度0.3-0.6 mm

? 硬度          HV>740

? 结构           采用德国巴顿菲尔 BATTENFELD新一代固液相分离式BM螺杆,高效、节能,可节省用电10%;同时,加长型菱形混炼系统,提高了塑化质量。

      尺寸:              5m X 4m X 2m

2.3   机筒?  材质          38CrMoAlA

? 内表面处理       渗氮,衍磨,渗氮深度0.4-0.7mm

? 硬度          HV>940

? 加热区        7区加热

? 加热方式       高效陶瓷加热

? 加热功率       8.6Kw ×7

? 冷却方式       风机

? 冷却功率       0.25Kw × 7

? 机头法兰加热方式 云母加热圈

? 机头法兰加热功率 4Kw

? 开槽式进料机筒    强制塑喂料输送,进料段温控,与普通螺

                     杆相比,可提高30%产量;内胆槽可更换。

? 加长分离式冷却系统,使喂料速度大幅提高,以确保物料低温挤出,保证产品质量。DSCN3501.JPG

2.4   减速箱

? 型号           T-375

? 箱体材质        HT200

? 齿轮形式        硬齿面斜齿轮

? 齿轮材质        20CrMnTi

? 轴材质         40Cr

? 冷却方式        内循环水冷却

2.5   加料座

? 方式           水套式冷却系统(循环水)

? 材质           Q235

2.6   驱动电机

? 类型          直流调速电机

? 调速器        美国易泰帝

? 功率          250Kw

2.7   塑化能力             700-900Kg/h

2.8   中心高           1750mm

3. PE-850/1380真空定径法保温管生产线模具  生产范围       850mm、 960mm、 1054mm、1220mm、1370mm

? 模具结构   多层螺旋分流式模具

? 材质          40Cr

? 加热控制区       11个,不锈钢加热圈

? 加热功率       80Kw

? 模具移动平台      便于调整;机械式反转结构,保证快捷更换

机头,安全、方便。

? 定径套材质    不锈钢

? 定径套结构        高效水循环膜快速冷却系统,加快定型速

度,可实现高速生产。

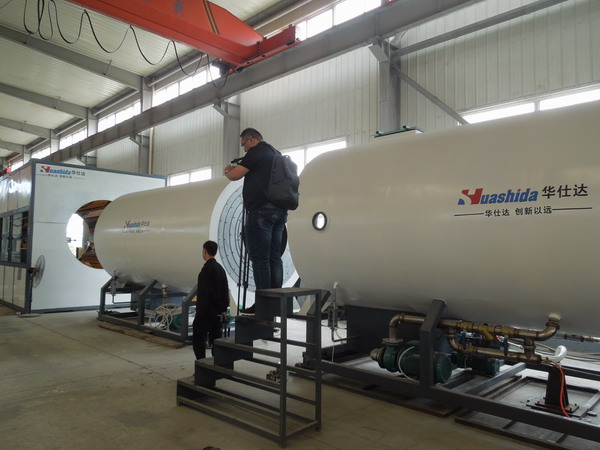

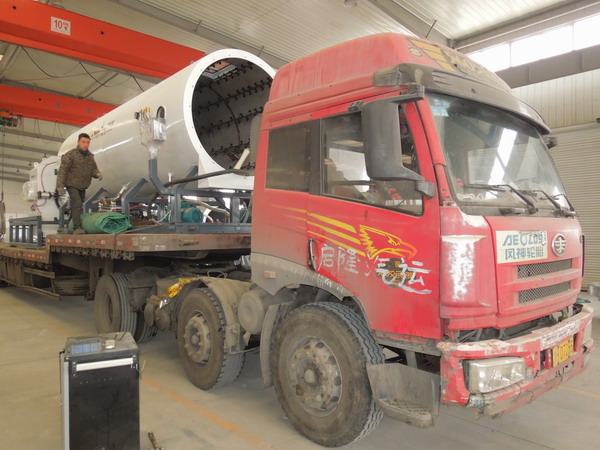

4. 真空定型箱

? 真空泵     7.5Kw ×2台

? 水泵          7.5Kw ×2台

? 箱体材质:    优质碳钢

? 内腔整圆结构:内腔辅助整圆系统,确保管材不变形圆滑挤出。

? 前后调整装置:高强度移动电机,外壳材质:铸钢。

? 箱体长度   6000mm

? 行程          1500mm

尺寸:6m X 3.2m X 3.5m

5、十爪牵引机

? 牵引方式         履带式

? 牵引范围   850mm-1370mm

? 夹紧形式   机械夹紧

? 牵引机长度        3.8m

? 驱动电机功率  7.5kw

                     3.0kw

尺寸:         3.8m X 3.2m X 3.5m

5. 行星切割机

? 方式          行星切割

? 夹紧方式       气动双向夹紧,强力辅助整圆系统,确保切

割时圆周均匀不变形,保证切割顺利进行。

? 切割范围   850mm-1370mm

? 计长方式   触点计长

? 切割精度   ≤20mm

? 切割电机功率  4Kw

? 大盘公转电机  2.2Kw

尺寸:3.2m X 3m X 2.8m



6. 椭圆校正装置

? 调节方式          手动调节

8..管材托架            1套

? 可自由移动

9.PLC 电脑集中控制系统        1套

? 国际最专业的塑料机械控制系统

? 智能分布式控制

? 隔膜式人机介面,既可点动,也可全线联动

? 主机、辅机同步控制

? 口令设置进入

? 可编程与设置的各级报警和保护功能。
