华仕达无缝电热熔套技术规范和要求

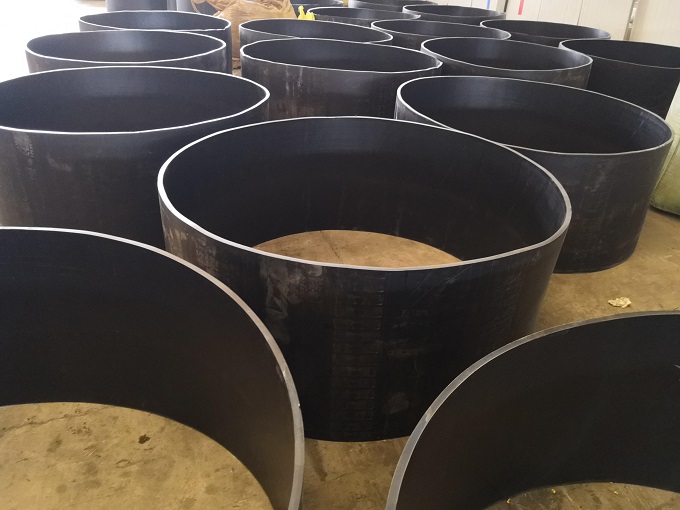

无缝电热熔套,作为一种新型管道连接补口管件,推出时间虽然不长,但已迅速成为了行业内最受推崇的塑料制品。根据GB/T29047-2021的《高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管及管件》要求,GB∕T38585-2020《城镇供热直埋管道接头保温技术条件》对现场接口保温执行标准的规范,青岛华仕达机器股份有限公司对无缝电热熔套制订了企业标准,作为管道补口技术要求予以执行。
无缝电热熔套,需要符合收缩量不小于70px,环境收缩温度≥90℃,热熔温度≥190℃的技术要求。
无缝电热熔套需要符合以下特性:熔体流动速率MFR5Kg/10min,190℃与保温管母管熔接兼容,拉伸强度23℃≥19Mpa,断裂伸长率23℃≥500%,OIT210℃ ≥30min。
电热熔网材质及热熔套质量要求:做剥离实验,焊缝界面韧性断裂区域 ≥30mm,且剥离强度>15n/mm,塞堵拉伸试验 23℃,母材断裂时焊缝处不开裂,OIT210℃,熔接界面≥20min 。
对应的具体要求是对每个焊缝都应单独处理。应在整个焊接区域的整个宽度上切割一条25mm宽的试验条(垂直于焊缝),在12/3/6/9时钟点位置,对每个焊接接头重复进行上述试验。
剥离强度=平均力(剥离长度的20%至80%)/热熔网宽度。
无缝热熔套接口保温施工方案,无缝热熔套的焊接质量必须满足气密性要求,每个补口必须进行气密性检测,气密性试验应采用空气或其他气体,试验应在接头冷却到 40℃以下时进行。试验压力应为 0.02MPa,保压2分钟,合格率要求100%;其它要求按照甲方聘请的具有中国计量认证CMA证书的第三方机构执行。
https://www.qdhsd.com/Products/wfrrthsdzb.html
最新产品
同类文章排行
- 华仕达“一种钢管自动追管装置”获得实用新型专利
- 华仕达实用新型专利:一种大口径流涂发泡机装置
- 华仕达又一套热收缩套生产线在郑州试车成功
- 球墨铸铁管聚氨酯防腐设备成为华仕达新崛起的业务板块
- 为什么选择华仕达的保温管设备——因为我的朋友都在使用
- 华仕达实用新型“一种保温管泡沫自动化发泡装置”
- 聚焦塑料行业发展前景中国塑机协会两次到华仕达调研
- 华仕达发明专利“一种弯管外3PE缠绕防腐设备”
- 华仕达“一种塑料管材切割系统”获得发明专利授权
- 为保温管设备合作而来——华仕达走进诚钢
最新资讯文章
您的浏览历史
