青岛华仕达热收缩套是由辐射交联聚烯烃基材和特种密封热熔胶复合而成。

热收缩套的焊接。

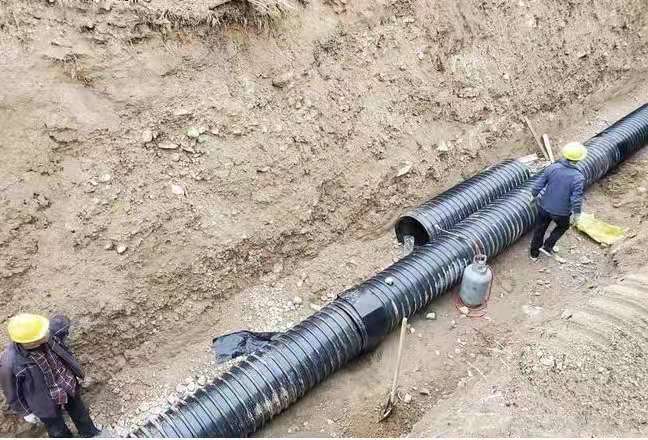

管材预热后，将收缩套移动至需要焊接的管材接口处以两根管材对接的中心为准，收缩套居中，两边余量均匀。

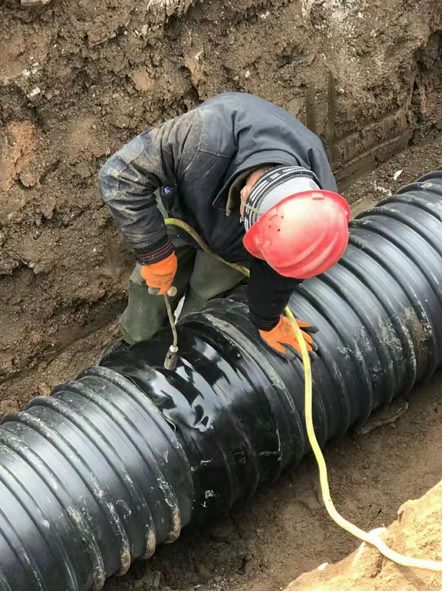

   开始加热，用火焰喷枪的中度火焰对热收缩套进行加热，首先加热收缩套的中间部位，使收缩套的中间部位绕管一周，紧贴在管材上，收缩套其余部位会向两边翘起，并且中间部位波峰、波谷分层明显，加热时喷枪口应离开热收缩套5-10公分左右，防止烧热的喷枪划破收缩套，并且在烘烤时要上下均匀摆动，使热熔胶基材均匀熔化并收缩至紧。

    中间部位收紧后，再用火焰喷枪逐渐向两边烘烤，手持火焰喷枪应来回摆动，禁止喷枪口火焰停留在一个地方或持续烘烤某一部位，这样会使收缩套急剧升温而碳化产生破裂。往两边烘烤时，不可太急，应从里向外逐步赶着烘烤，收缩套在收缩过程中，应明显看到管材的波峰和波谷紧紧的和收缩套贴合在一起，中间不能有气泡成悬空部分，直至收缩套整体均匀紧密的贴在管材上。
   加热时喷枪口应离开热收缩套5-10公分左右，防止烧热的喷枪划破收缩套，并且在烘烤时必须要上下均匀摆动，切记不能左右烤，从上往下烤，从中间往两边烤，最后再烤横向搭接处，使热熔胶基材均匀熔化并收缩至紧。

   如果您需要了解产品详情请登陆http://qdhuashida.com电话：13589276108
