华仕达抛丸机滤筒式除尘器的工作原理

文章出处:http://www.qdhsd.com/Products/scpeffgdsc.html责任编辑:1人气:-发表时间:2019-04-09 10:06【

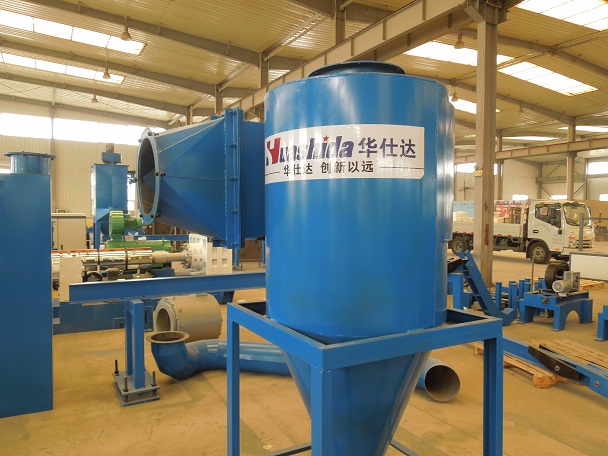

华仕达抛丸机滤筒式除尘器工作原理

作为整条三层PE防腐生产线的重要组成部分,抛丸机滤筒式除尘器的工作原理,按照青岛华仕达机器有限公司设计理念是:当含尘气体进入除尘器灰斗后,由于气流断面突然扩大及气流分布板作用,气流中一部分粗大颗粒在动和惯性力作用下沉降灰斗;粒度细、密度小的尘粒进入滤尘室后,通过布朗扩散和筛滤等组合效应,使粉尘沉积在滤料表面上,净化后的气体进入净气室由排气管经风机排出。



因此,华仕达认为抛丸机滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时就必须进行清灰。此时PLC程序控制脉冲阀会自动启闭,首先一分室提升阀关闭,将过滤气流截断,然后电磁脉冲阀开启,压缩空气在较短的时间在上箱体内迅速膨胀,涌入滤筒,使滤筒膨胀变形产生振动,并在逆向气流冲刷的作用下,附着在滤袋外表面上的粉尘被剥离落入灰斗中,实现清灰的目的。清灰完毕后,电磁脉冲阀关闭,提升阀打开,该室又恢复过滤状态。清灰各室依次进行,从第一室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。



为了达到更大力度的清灰效果,华仕达对技术设计进行了改造。首先是对清灰装置的改造。传统的抛丸机滤筒除尘器有两种清灰方式,一种是高压气流反吹,一种是脉冲气流喷吹,实践表明前者的优点是气流均匀,缺点是耗气量大;后者的优点是耗气量小,缺点是气流弱小。为此可作两个方面改进:一方面在脉冲喷吹管上增加导流装置,加强气流诱导作用,另一方面把滤筒上部导流风管取消,使脉冲气流和诱导气流同时充分进入滤筒。这样改进后耗气量少,气流均匀,清灰效果好,根据计算,技术改进后的清灰气流流量是脉冲气量的3-5倍。气量分布板的改进,滤筒除尘器的气流分布很重要,必须考虑如何避免设备进口处由于风速较高造成对滤料的高磨损区域。气流分布板用于滤筒式除尘器有独特要求,气流分布必须十分稳定和均匀。才有利于气流的上升和粉尘的下降,气流分布板开孔率达到35%。根据计算,阻力系数<2,由此可见在气流速度<0.8m/s的情况下,多孔气流分布板可以满足滤筒式除尘器的要求。滤筒和滤料的改进,滤筒是用计算长度的滤料折叠成褶,首尾粘合成筒,筒的内部用金属网架支撑,上、下用顶盖和底座固定,滤料的长度由粉尘的性质和粉尘的浓度决定。(黄保东)
