热收缩带/热收缩套剥离实验方法

     热收缩带/热收缩套如何做测试，华仕达告诉你正确方法，粘接性强，收缩率高的热缩带做剥离试验，咨询热线15194231610华仕达

剥离试验测试可选取一段工作管材进行试验;1. 准备:测力计: 最小刻度0.5N/10N；钢板尺: 最小刻度为1mm；裁刀: 可以划透防腐层2. 剥离强度测试时间：热熔胶型聚乙烯热收缩带应在补口完成24h后进行。3. 测量热收缩带剥离试验部位的防腐层表面温度，测试应在30℃±3℃的温度下进行。4. 清洁:清除管材作业表面的油污、沙土、铁锈及其他附着物。

5.安装:将热缩带/套定位后，用液化气喷枪从中间位置沿环向均匀加热，使中央部位先收缩。然后，再从中央向两端移动加热，使热缩带/套均匀收缩。在热缩过程中，用压辊滚压将空气完全排除。待全部收缩完后，应再重新缓慢加热一遍，直至两侧端部周向底胶均匀溢出。

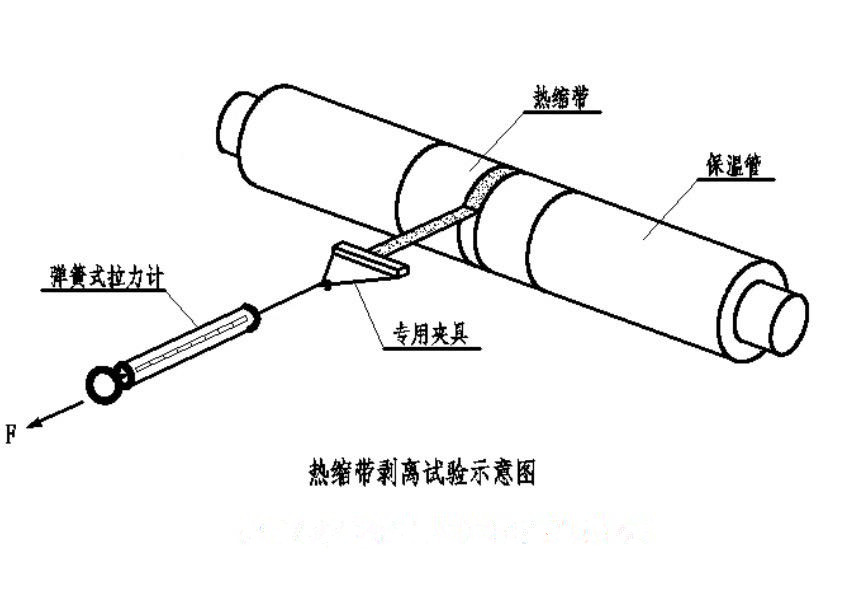

6.应先将热收缩带防腐层沿环向划开宽度约为20mm、长100mm左右的长条, 划开时应划透防腐层直至所要测量的界面；撬起剥离条一端约20mm，将防腐层通过夹具固定在测力计的拉钩上,用力缓慢牵引拉伸拉力器。

a.读取数据：用测力计以10mm/min的速率垂直钢管表面匀速拉起防腐层， 每隔6秒钟读取1次剥离力值。

b.测试数据:热缩带/套剥离强度要求不小于50N。

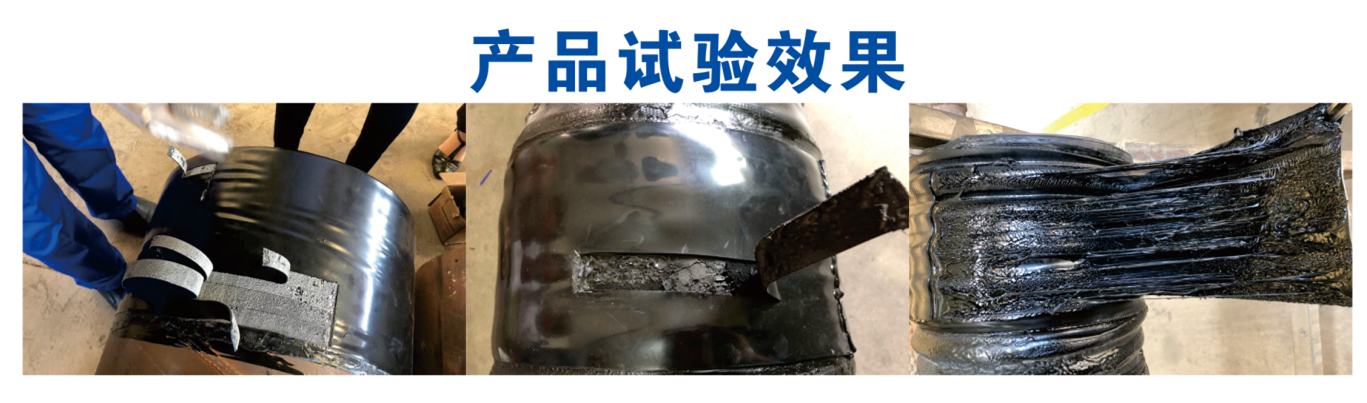

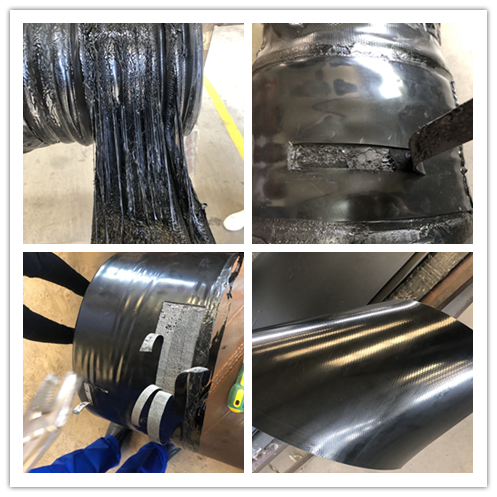

剥离试验不合格，说明热熔胶剥离强度不够，影响密封防腐性能。

高收缩率，粘接性强热收缩套，热力管，钢带管，检查井，3pe专用热收缩套，首选青岛华仕达，17年高品质，你值得拥有！

                                            —责任编辑：魏丽萍

版权所有：www.qdhsd.com 转载请注明出处！
