华仕达推出的一种管道补口焊接结构被授予实用新型专利

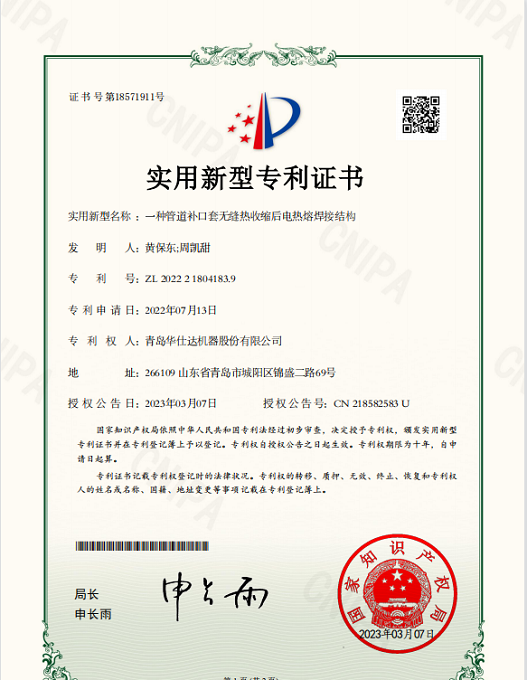

3月7日,国家知识产权局发布公告(CN218582583U),授权发明人为青岛华仕达机器股份有限公司董事长黄保东和技术总工周凯甜,联合设计 的“一种管道补口套无缝热收缩后电热熔焊接结构”为新型实用专利,并颁发证书。
一种管道补口套无缝热收缩后电热熔焊接结构,包括:工作母管,工作母管的外侧设有母管保温层,母管保温层的外侧设有母管PE层,相邻的两个工作母管之间通过焊接管道补口套进行连接,管道补口套设于相邻的两个母管PE层的外侧,将两端电热熔焊丝覆盖,管道补口套和两个工作母管的端部之间设置有填充空间,填充空间内设置有聚氨酯发泡层。
一种管道补口套无缝热收缩后电热熔焊接结构中管道补口套采用整体无接缝一体化生产,与工作母管材质相近,通过火焰加热可将管道补口套收紧与母管PE层外侧进行紧密结合,再通过电加热将管道补口套与母管PE层进行热熔焊接,接口之间完美结合。具有现场使用安全方便,单人可操作,保证了管材连接的完整性和安全密封性的优点。
一种管道补口套无缝热收缩后电热熔焊接结构,其特征包括:
工作母管,其外侧套设有母管PE层,其端部设置有补口发泡腔,补口发泡腔内设置有聚氨酯发泡层;管道补口套,套设于相邻两个所述母管PE层的外侧,通过焊接所述管道补口套连接两个补口发泡腔设置;电热熔焊丝,圆周向套设于两个所述工作母管靠近补口发泡腔的两侧。
工作母管和所述管道补口套之间的接触面为接合缝,所述电热熔焊丝位于该接合缝处。电热熔焊丝的两个端部设置有焊丝接头,焊丝接头之间的距离为10mm。两个焊丝接头之间设置有热熔胶棒。
管道补口套上设置有贯通的浇注口和出气口,浇注口和出气口均与所述补口发泡腔之间相连通;浇注口和出气口处均设置有堵头;堵头和所述管道补口套采用相同材质。
